単層の氷の構造を初めて可視化 ―　渦状に並んだ水分子がつくるフェロアキシャル秩序を実証　―

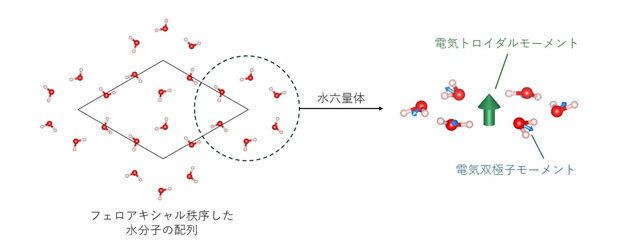

マーティアイトという鉱物中の水分子は、氷を一層だけ取り出して2次元に閉じ込めた、いわば単層氷とみなすことができます。本研究では、この単層氷が渦状の秩序構造(フェロアキシャル秩序)を示すことを発見しました。

雪の結晶は六角形をモチーフとした形をとります。これは氷の結晶中で、水分子がハニカム格子上に整列した3次元構造をとるためです。それでは、極薄の氷を一層だけ取り出したときにどんな構造をとるでしょう？本研究はそんな単純な興味から始まりました。
研究グループはマーティアイト[martyite, Zn3(V2O7)(OH)2·2H2O]という層状の結晶構造を持つ鉱物に着目しました(図1)。マーティアイトのフレームワーク中で水分子はハニカム格子を形成しています。つまり、氷を一層だけ取り出して、それを2次元に閉じ込めたような状況が鉱物中で自然と実現しています。ハニカム格子上に配置された水分子は定まった方向を向くのではなく、面内をくるくる回転しています。これは幾何学的なフラストレーション＊注1により、全ての水分子を同時に安定に並べることができないためです。マーティアイトを室温から冷却したときに、回転していた水分子がどのようにお互いを配慮しながら整列するかは容易には予測できません。

水分子がどのような安定構造をとるのかという問いは、氷・水・界面現象を理解する上で人類にとって不可避な問題です。それは氷が水に浮くことや、凍結した路面が滑るといった日常的な現象を理解する上でも重要な知見です。他方で、3次元氷の秩序は複雑かつ微妙な問題であり、人類が完全に理解したと言うには遠い状況です。本研究で明らかになった2次元氷の構造を足がかりに、水の理解が進展する可能性があります。

本研究は日本学術振興会 科学研究費助成事業(22K14010, 23H04861, 24K06944, 24H01644, 24H01650, 25K00969)による助成を受けたものです。

注1　幾何学的なフラストレーション：格子の幾何学的配置のために、すべての相互作用を同時に満たせない状態。ハニカム格子上の水分子の場合、全てのペアで水素結合を形成することができず、不安定なペアが必ず存在してしまう。
注2　大型放射光施設SPring-8：理化学研究所が所有する兵庫県の播磨科学公園都市にある世界最高性能の放射光を生み出す大型放射光施設で、利用者支援等は高輝度光科学研究センター（JASRI）が行っています。SPring-8（スプリングエイト）の名前はSuper Photon ring-8 GeVに由来。SPring-8では、放射光を用いてナノテクノロジー、バイオテクノロジーや産業利用まで幅広い研究が行われています。
注3　氷の結晶構造：圧力と温度を制御することで多種多様な氷の結晶構造が出現することが知られている。これまでに20種類が確認されており、今後も増える可能性がある。
